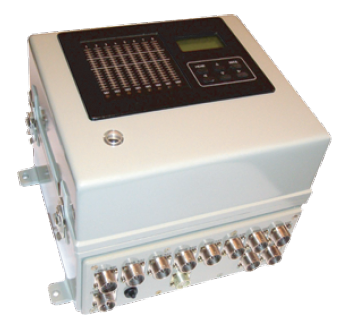

Устройство накопления и обработки информации УНО-02И

Предназначено для накопления, обработки поступающих с блоков (БД) и устройств детектирования (УД) статистически распределенных во времени импульсов и отображения информации о значениях контролируемых радиационных параметров, характеризующих радиационную обстановку, и выдачи ее на устройства верхнего уровня.

Применяется на АЭС, предприятиях атомной промышленности и других радиационно-опасных объектах.

Используется как в составе автоматизированных систем радиационного контроля (РК), так и в локальных установках РК.

Осуществляет преобразование статистически распределенных во времени импульсных потоков от УД (БД) в значение физической величины контролируемого пара метра.

Осуществляет работу с любыми блоками и устройствами детектирования (БД, УД) с «частотными выходами» по восьми независимым каналам связи, при этом каждый канал связи УНО-02И с УД (БД) образует измерительный канал.

Режимы накопления информации:

-за установленное время накопления;

-за последние сутки.

Хранение информации об измерениях:

-в сменном архиве (за каждые 1000 с в течение суток);

— в суточном архиве (за последнюю 1000 с или суммарное значение за сутки в течение последних 60 суток).

Отображение информации:

— на жидкокристаллическом индикаторе (ЖКИ) — о текущих измерениях, архивных данных, режиме работы, состоянии выбранного канала, настроечных коэффициентах и т. п.;

— на светодиодном шкальном индикаторе — о текущих измерениях в каналах и о превышении пороговых значений измеряемой физической величины;

-на светодиодном индикаторе неисправности- состояние работоспособности БД (УД) в каналах.

Встроенные часы (часы, минуты, секунды, день, месяц, год).

Автоматический контроль работоспособности УНО-02И и подключенных к нему УД (БД)

Сигнализация:

— встроенная обобщенная звуковая сигнализация о превышении установленных порогов и неисправности измерительных каналов;

-коммутация устройств внешней сигнализации (сигнал типа «сухой контакт»).

Управление — с передней панели УНО-02И или через последовательный интерфейс RS-485 по протоколу Modbus RTU — выбор режима работы, установка пороговых значений , даты и времени, ввод настроечных коэффициентов.

Покрытия внешних поверхностей УНО-02И устойчивые к воздействию окружающей среды и дезактивирующих растворов

Режим работы УНО-02И — непрерывный, круглосуточный.

Обеспечивается связь с локальной сетью АЭС (предприятия) посредством интерфейса RS-485 (протокол Modbus).

Основные технические характеристики

НаименованиеЗначение
Количество подключаемых блоков (устройств) детектирования8
Диапазон измерения средней частоты входных импульсов, с-11 — 1000000
Погрешность преобразования, %±0,1
Входные импульсы: амплитуда, В длительность, мкс, не менее3,5- 12,0; 2,0
Входной импеданс канала, Ом150
Время накопления, с 11; 10; 100; 1000; 24 ч
Время установления рабочего режима, мин, не более  1
Ток потребления по цепи питания БД (УД) одного канала, А, не более  0,2
Группа исполнения по электромагнитной совместимости (критерий качества функционирования) по ГОСТ 32137IV (А)
Степень защиты по ГОСТ 14254IP55
Класс безопасности по НП-001
Электропитание: сеть переменного тока, В (Гц)220 +10 -15 % (50 Гц )
Диапазон рабочих температур, ℃+5 … +50
Габаритные размеры, мм370х300х240
Масса, кг15
